Измерительные приборы в системе контроля качества

Измерительные приборы представляют собой технические средства, предназначенные для количественного определения размеров, физических величин, параметров объектов, процессов с установленной точностью, обеспечивающие метрологическое обеспечение производственных процессов, контроль качества продукции, безопасность эксплуатации оборудования в промышленности, строительстве, научных исследованиях. Современные измерительные технологии интегрируют традиционные механические принципы с цифровой обработкой сигналов, автоматической регистрацией данных, беспроводной передачей результатов, что обеспечивает повышение точности, производительности, удобства работы по сравнению с классическими аналоговыми приборами. Метрологическая надежность измерительных приборов обеспечивается соблюдением требований государственной системы обеспечения единства измерений, периодической поверкой, калибровкой, использованием эталонных средств измерений для прослеживаемости результатов к международным стандартам. Экономическое значение точных измерений определяется их критической ролью в обеспечении качества продукции, где погрешности измерений могут приводить к браку, авариям, потерям конкурентоспособности, превышающим стоимость измерительного оборудования в сотни раз. Технологическое развитие отрасли характеризуется миниатюризацией приборов, повышением автономности, интеграцией с информационными системами, применением искусственного интеллекта для анализа измерительных данных.

Классификация по физическим принципам и назначению

Измерительные приборы классифицируются по измеряемым физическим величинам, принципам преобразования, области применения, точности, что определяет выбор конкретного типа прибора для решения измерительных задач различной сложности, требований к достоверности результатов. Геометрические измерители включают приборы для контроля линейных размеров, углов, формы, взаимного расположения элементов изделий с точностью от долей микрометра до нескольких миллиметров в зависимости от класса прибора, методики измерений. Температурные измерители охватывают контактные и бесконтактные приборы для определения температуры твердых тел, жидкостей, газов в диапазоне от криогенных температур до расплавов металлов с различными принципами преобразования температуры в измерительный сигнал. Силовые измерители предназначены для контроля механических напряжений, крутящих моментов, усилий затяжки резьбовых соединений, деформаций конструкций с обеспечением требуемой прочности, надежности, безопасности технических систем. Электрические измерители включают приборы для контроля напряжения, тока, сопротивления, мощности, частоты электрических цепей, обеспечивающие безопасность, эффективность работы электротехнического оборудования. Оптические измерители используют свойства световых потоков для бесконтактного определения размеров, формы, качества поверхности, внутренней структуры материалов с высокой производительностью, точностью. Акустические измерители применяют ультразвуковые, звуковые колебания для контроля толщины, обнаружения дефектов, определения свойств материалов без разрушения объекта контроля.

Прецизионные линейные измерительные инструменты

Прецизионные линейные измерительные инструменты обеспечивают высокоточное определение размеров, форм, взаимного расположения элементов изделий для контроля качества механической обработки, сборки, соответствия техническим требованиям с погрешностями от микрометров до десятых долей миллиметра. Штангенциркули включают модели с нониусным, циферблатным, цифровым отсчетными устройствами, диапазоном измерений 0-150, 200, 300, 500, 1000 мм с погрешностью ±0,02-0,10 мм для измерения наружных, внутренних размеров, глубин, разметки деталей в машиностроении, приборостроении. Микрометры обеспечивают измерение наружных размеров 0-25, 25-50, 50-75 мм и более с погрешностью ±0,002-0,006 мм, включают гладкие, резьбовые, трубные, листовые модели для контроля размеров с высокой точностью в прецизионном машиностроении. Измерительные линейки из нержавеющей стали длиной 150-2000 мм с ценой деления 0,5-1,0 мм применяются для линейных измерений, разметки, контроля прямолинейности в слесарных, монтажных работах. Рулетки измерительные включают стальные ленточные модели длиной 1-100 м с различными типами корпусов, покрытий для измерения больших расстояний в строительстве, геодезии, при разметке участков, контроле размеров конструкций. Нутромеры для измерения внутренних размеров отверстий, пазов диаметром 18-800 мм с микрометрическими головками обеспечивают контроль размеров с погрешностью ±0,006-0,020 мм в условиях серийного производства. Высотомеры на стойке с разметочными иглами применяются для измерения высот, разметки деталей на разметочных плитах с погрешностью ±0,02-0,05 мм. Индикаторы часового типа с ценой деления 0,01-0,001 мм используются для контроля отклонений формы, взаимного расположения поверхностей, настройки оборудования в составе измерительных стоек, приспособлений.

Угловые и геометрические измерители

Угловые и геометрические измерители обеспечивают контроль углов, перпендикулярности, параллельности, горизонтальности поверхностей, конструкций для соблюдения геометрических требований технической документации, строительных норм, технологических регламентов. Угломеры включают универсальные модели с нониусом, оптические, цифровые приборы для измерения углов 0-360° с погрешностью ±2'-5' в машиностроении, инструментальном производстве для контроля углов заточки, конусности, скосов. Угольники поверочные из закаленной стали классов точности УП-1, УП-2 применяются для контроля прямых углов, разметки, настройки оборудования с отклонениями от прямого угла не более 2-15 мкм на длине 100 мм. Уровни строительные включают пузырьковые, электронные, лазерные модели длиной 200-2000 мм с точностью 0,5-2,0 мм/м для контроля горизонтальности, вертикальности при строительно-монтажных работах, установке оборудования. Уровни пузырьковые с алюминиевыми, композитными корпусами различной длины обеспечивают контроль положения конструкций с визуальным отсчетом по положению пузырька воздуха в ампуле со спиртовым раствором. Уровни электронные с цифровой индикацией углов наклона ±90° с точностью ±0,1° обеспечивают численные значения отклонений, запоминание показаний, звуковую сигнализацию достижения заданного положения. Лазерные уровни проецируют видимые линии, точки для разметки, выравнивания на больших расстояниях с самовыравниванием, дистанционным управлением, работой в условиях освещенности. Отвесы строительные массой 100-1000 г применяются для контроля вертикальности стен, колонн, опор при отсутствии электрических уровней, работе в стесненных условиях.

Температурные измерительные системы

Температурные измерительные системы обеспечивают контроль тепловых режимов технологических процессов, состояния оборудования, окружающей среды с различными принципами преобразования температуры в измерительный сигнал, диапазонами, точностью для обеспечения качества, безопасности, энергоэффективности. Контактные термометры включают жидкостные, биметаллические, термоэлектрические, терморезистивные модели для измерения температуры -200...+1000°C при непосредственном контакте с объектом измерения с погрешностью ±0,1-2,0°C. Термометры стеклянные ртутные, спиртовые с ценой деления 0,1-1,0°C применяются для точных измерений в лабораторных условиях, калибровки других приборов, контроля стабильных температурных режимов. Термометры биметаллические с циферблатным отсчетом диапазоном 0-500°C используются для контроля температуры в технологических процессах, системах отопления, вентиляции с визуальным отсчетом без источников питания. Термопары хромель-алюмель, платина-родий, железо-константан обеспечивают измерения высоких температур до 1300°C с быстродействием, возможностью дистанционной передачи сигналов в системы автоматического регулирования. Пирометры инфракрасные для бесконтактного измерения температуры -50...+3000°C с погрешностью ±1-3% обеспечивают контроль нагретых, движущихся, труднодоступных объектов без внесения тепловых возмущений. Тепловизоры создают температурные изображения объектов в инфракрасном спектре с разрешением 160×120 - 1024×768 пикселей для диагностики электрооборудования, зданий, технологических процессов, поиска дефектов. Пирометры оптические для измерения температуры расплавленных металлов, пламени по интенсивности видимого излучения с точностью ±10-20°C при температурах свыше 700°C в металлургии, стекольной промышленности.

Динамометрические и силовые измерители

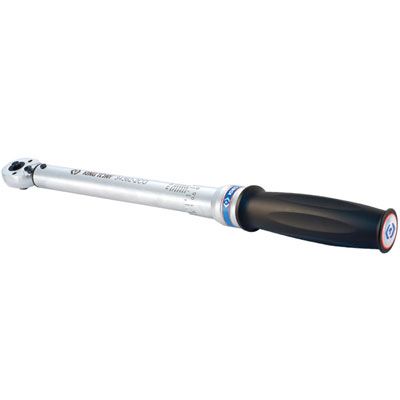

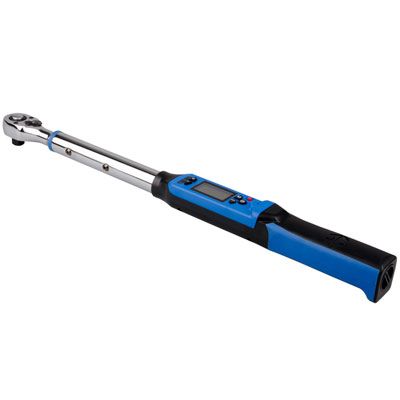

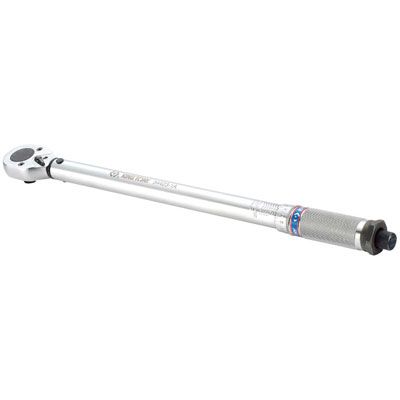

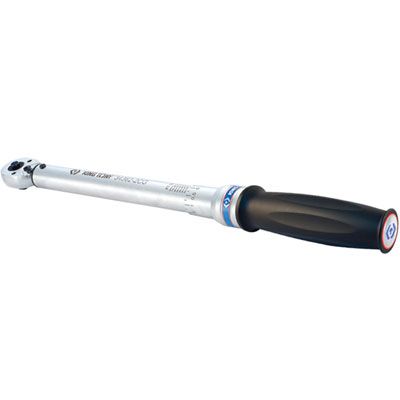

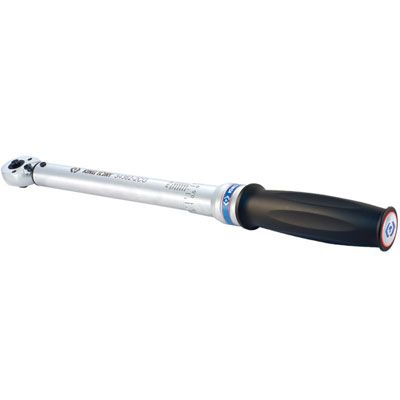

Динамометрические и силовые измерители предназначены для контроля механических усилий, крутящих моментов, деформаций в технологических процессах, при сборке изделий, испытаниях материалов для обеспечения прочности, надежности, безопасности конструкций, соединений. Динамометрические ключи включают предельные, индикаторные, цифровые модели с диапазоном моментов 1-1000 Н·м, погрешностью ±3-5% для контролируемой затяжки резьбовых соединений в машиностроении, строительстве, автосервисе с предотвращением перетяжки, недотяжки. Динамометрические отвертки с диапазоном моментов 0,1-5,0 Н·м применяются для затяжки мелких винтов в электронике, приборостроении, часовой промышленности с высокой точностью, защитой от повреждения деликатных деталей. Ключи предельные с трещоткой обеспечивают автоматическое отключение при достижении установленного момента затяжки, предотвращают превышение допустимых усилий, повреждение резьбы, деформацию деталей. Ключи индикаторные со стрелочным отсчетом позволяют визуально контролировать прикладываемый момент в процессе затяжки, выполнять измерения момента срыва, контролировать равномерность затяжки группы соединений. Тензиометры для измерения механических напряжений, деформаций конструкций с тензорезисторными датчиками обеспечивают контроль нагруженности, усталостной прочности, безопасности эксплуатации ответственных сооружений. Динамометры растяжения-сжатия с диапазоном усилий 0,1-500 кН применяются для испытаний материалов, калибровки силоизмерительных устройств, контроля технологических усилий в производстве. Весы технические различной грузоподъемности обеспечивают контроль массы материалов, изделий, дозирование компонентов в технологических процессах с требуемой точностью взвешивания.

Специализированные контрольно-измерительные системы

Специализированные контрольно-измерительные системы предназначены для решения узкоспециализированных измерительных задач в конкретных отраслях, технологических процессах, требующих уникальных технических решений, высокой точности, специальных условий эксплуатации. Толщиномеры ультразвуковые для неразрушающего контроля толщины стенок труб, резервуаров, корпусов судов диапазоном 0,5-500 мм с погрешностью ±0,01-0,10 мм обеспечивают контроль коррозионного износа, остаточного ресурса конструкций. Толщиномеры магнитные и вихретоковые для измерения толщины неферромагнитных покрытий на стальных основаниях, диэлектрических покрытий на металлах диапазоном 0-3000 мкм с точностью ±1-5% используются в гальванотехнике, лакокрасочной промышленности. Вакуумные тестеры для контроля герметичности вакуумных систем, упаковки, медицинского оборудования с чувствительностью до 10⁻⁶ мбар·л/с обеспечивают выявление микроскопических течей, недоступных другими методами. Манометры различных типов - трубчатые, мембранные, электронные - для измерения избыточного, абсолютного, дифференциального давления газов, жидкостей диапазоном 0-1000 бар в гидравлических, пневматических системах. Расходомеры для измерения объемных, массовых расходов жидкостей, газов различными методами - переменного перепада, турбинными, ультразвуковыми, кориолисовыми - в системах учета, регулирования технологических процессов. Анализаторы состава газов, жидкостей для контроля качества сырья, продукции, экологического мониторинга с селективными датчиками, хроматографическими, спектральными методами анализа. Твердомеры для определения твердости материалов методами Бринелля, Роквелла, Виккерса, Шора с автоматическим приложением нагрузки, измерением отпечатков, вычислением результатов.

Измерители-регистраторы и системы мониторинга

Измерители-регистраторы и системы мониторинга обеспечивают непрерывный контроль параметров технологических процессов, состояния оборудования, окружающей среды с автоматической записью данных, сигнализацией отклонений, передачей информации в системы управления для обеспечения стабильности, безопасности, оптимизации режимов работы. Многоканальные регистраторы температуры, влажности, давления с количеством каналов 4-48, памятью до 2 млн измерений, интерфейсами связи обеспечивают долговременный мониторинг критически важных параметров в фармацевтике, пищевой промышленности, складском хозяйстве. Портативные регистраторы данных с автономным питанием, защищенными корпусами применяются для мониторинга транспортировки чувствительных грузов, исследования микроклимата, контроля технологических режимов в полевых условиях. Логгеры температуры и влажности с радиоканалами передачи данных обеспечивают беспроводной мониторинг распределенных объектов, автоматическое формирование отчетов, SMS-оповещения о нарушениях установленных диапазонов. Системы промышленного мониторинга на базе программируемых контроллеров, SCADA-систем обеспечивают многопараметровый контроль технологических процессов с визуализацией, архивированием, анализом трендов, автоматическим управлением исполнительными механизмами. Беспроводные сенсорные сети на основе технологий LoRaWAN, Zigbee, WiFi создают масштабируемые системы мониторинга с низким энергопотреблением, большими зонами покрытия, централизованным управлением. Облачные платформы IoT обеспечивают сбор, хранение, анализ измерительных данных с множественных объектов, предиктивную аналитику, интеграцию с корпоративными информационными системами. Мобильные приложения для смартфонов позволяют дистанционно контролировать параметры, получать уведомления, анализировать исторические данные, управлять настройками измерительных систем.

Метрологическое обеспечение и поверка приборов

Метрологическое обеспечение измерительных приборов включает систему поверки, калибровки, контроля метрологических характеристик для обеспечения единства измерений, достоверности результатов, соответствия требованиям нормативных документов, международных стандартов качества. Государственная поверка средств измерений выполняется аккредитованными метрологическими службами с установленной периодичностью 1-3 года в зависимости от типа прибора, условий эксплуатации, требований к точности измерений технологических процессов. Эталонная база метрологических служб включает государственные, вторичные, рабочие эталоны единиц длины, массы, температуры, давления, передающие размеры единиц поверяемым средствам измерений с установленной неопределенностью. Калибровка измерительных приборов в аккредитованных лабораториях обеспечивает определение метрологических характеристик для средств измерений, не подлежащих государственному метрологическому контролю, с выдачей сертификатов калибровки. Внутренний метрологический контроль предприятий включает межповерочные проверки, контроль стабильности показаний, ведение метрологической документации для обеспечения достоверности измерений в производственных условиях. Методики поверки и калибровки регламентируют процедуры определения погрешностей, установления соответствия нормированным характеристикам, критерии годности приборов для конкретных применений. Стандартные образцы состава, свойств материалов применяются для поверки анализаторов, контроля правильности результатов анализа, градуировки измерительных систем в аналитической химии, материаловедении. Системы обеспечения качества измерений ISO/IEC 17025 внедряются испытательными лабораториями для подтверждения компетентности, признания результатов, участия в международных программах сличений.

Промышленное применение и контроль качества

Промышленное применение измерительных приборов охватывает все этапы производственного цикла от входного контроля сырья до испытаний готовой продукции, обеспечивая соблюдение технических требований, стандартов качества, безопасности эксплуатации изделий в различных отраслях экономики. Машиностроение использует широкую номенклатуру измерительных приборов для контроля размеров деталей, сборочных единиц, включая координатно-измерительные машины, оптические системы, профилометры для обеспечения взаимозаменяемости, функциональности изделий. Металлургия применяет пирометры, тепловизоры, анализаторы состава для контроля температурных режимов плавки, химического состава сплавов, качества металлопродукции с обеспечением требуемых механических свойств. Энергетика использует измерительные системы для контроля параметров работы турбин, котлов, генераторов, включая вибромониторинг, тепловой контроль, анализ масел для обеспечения надежности, эффективности энергетического оборудования. Нефтегазовая отрасль применяет взрывозащищенные измерительные приборы для контроля давления, температуры, расхода, состава углеводородных сред в технологических процессах добычи, транспорта, переработки нефти и газа. Химическая промышленность использует коррозионностойкие измерители для контроля агрессивных сред, включая pH-метры, кондуктометры, анализаторы концентраций для обеспечения качества химической продукции. Пищевая промышленность применяет гигиеничные измерительные приборы из нержавеющих материалов для контроля температуры, влажности, массы, состава пищевых продуктов с соблюдением санитарных требований. Фармацевтическое производство использует прецизионные измерители для контроля критических параметров производства лекарственных средств, включая весы аналитические, хроматографы, спектрометры для обеспечения эффективности, безопасности препаратов.

Строительное применение измерительных технологий

Строительная индустрия широко использует измерительные приборы на всех этапах возведения зданий и сооружений для контроля геометрических параметров, качества материалов, соблюдения проектных решений, обеспечения безопасности, долговечности строительных объектов. Геодезические работы применяют высокоточные измерительные системы для разбивки осей зданий, контроля отметок, создания исполнительной документации с использованием тахеометров, нивелиров, GPS-приемников, лазерных сканеров. Контроль качества бетона включает измерение прочности, плотности, влажности, карбонизации с применением склерометров, ультразвуковых толщиномеров, измерителей влажности для оценки соответствия проектным характеристикам. Строительно-монтажные работы используют уровни, отвесы, угольники для контроля горизонтальности, вертикальности, перпендикулярности конструкций при монтаже каркасов, установке оборудования, отделочных работах. Контроль микроклимата зданий включает измерение температуры, влажности, скорости воздуха, концентрации вредных веществ для обеспечения комфортных, безопасных условий эксплуатации помещений. Диагностика строительных конструкций применяет неразрушающие методы контроля для выявления дефектов, оценки остаточного ресурса, планирования ремонтных работ с использованием ультразвуковых, радиационных, тепловых методов. Энергоаудит зданий использует тепловизоры, анемометры, люксметры для выявления теплопотерь, оценки энергоэффективности, разработки мероприятий по энергосбережению. Контроль качества изоляционных материалов включает измерение теплопроводности, паропроницаемости, звукоизоляционных свойств для обеспечения нормативных характеристик ограждающих конструкций.

Автоматизация измерительных процессов

Автоматизация измерительных процессов включает применение программируемых измерительных систем, роботизированных комплексов, искусственного интеллекта для повышения производительности, точности, объективности контроля при снижении влияния человеческого фактора, трудозатрат на выполнение измерений. Координатно-измерительные машины с программным управлением обеспечивают автоматическое измерение сложнопрофильных деталей с точностью до микрометров, создание протоколов контроля, статистический анализ результатов для серийного производства. Автоматические системы сортировки продукции по размерам, массе, качеству поверхности с использованием лазерных, оптических, весовых датчиков обеспечивают 100% контроль изделий на высокоскоростных производственных линиях. Встроенные системы контроля технологических процессов с обратной связью автоматически корректируют параметры обработки на основе результатов измерений для поддержания заданного качества продукции. Машинное зрение применяется для автоматического контроля внешнего вида, размеров, дефектов изделий с высокой производительностью, воспроизводимостью результатов, возможностью архивирования изображений для анализа. Искусственный интеллект используется для анализа больших массивов измерительных данных, выявления скрытых закономерностей, прогнозирования качества продукции, оптимизации технологических режимов. Цифровые двойники изделий, процессов интегрируют результаты измерений с математическими моделями для виртуального анализа, оптимизации, прогнозирования поведения технических систем. Облачные системы обработки измерительных данных обеспечивают централизованное хранение, анализ, визуализацию результатов контроля множественных производственных объектов с возможностью удаленного доступа.

Портативные и мобильные измерительные решения

Портативные и мобильные измерительные решения обеспечивают выполнение высокоточных измерений в полевых условиях, на объектах без стационарного лабораторного оборудования, с сохранением метрологических характеристик, удобства эксплуатации при автономном питании, защите от внешних воздействий. Ручные измерительные приборы с цифровой индикацией, памятью результатов, интерфейсами связи обеспечивают быстрые точные измерения с автоматической обработкой, передачей данных в информационные системы предприятий. Планшетные измерительные системы интегрируют функции сбора, обработки, визуализации измерительных данных с возможностью работы в сетевых режимах, синхронизации с корпоративными базами данных. Беспроводные датчики с автономным питанием создают мобильные измерительные сети для мониторинга распределенных объектов, труднодоступных зон с передачей данных по радиоканалам. Защищенные измерительные приборы класса IP65-IP68 обеспечивают работу в агрессивных средах, при экстремальных температурах, влажности, запыленности без потери точности, надежности. Взрывозащищенные измерители с сертификатами Ex обеспечивают безопасную эксплуатацию во взрывоопасных зонах нефтегазовой, химической промышленности с соблюдением требований промышленной безопасности. Измерительные дроны оснащенные специализированными датчиками обеспечивают дистанционный контроль труднодоступных объектов - высотных сооружений, трубопроводов, ЛЭП с высокой производительностью, безопасностью. Мобильные лаборатории на базе автомобилей, прицепов включают комплекты измерительного оборудования для выездного контроля качества продукции, экологического мониторинга, аварийных ситуаций.

Экономическая эффективность и управление затратами

Экономическая эффективность применения измерительных приборов определяется их способностью предотвращать потери от брака, аварий, нарушений технологических режимов, значительно превышающие стоимость измерительного оборудования, что требует системного подхода к оценке инвестиций в измерительные технологии. Стоимость измерительных приборов варьируется от нескольких тысяч рублей за простые механические инструменты до миллионов рублей за прецизионные автоматизированные системы, что требует обоснования выбора с учетом требований к точности, производительности, условий эксплуатации. Предотвращение потерь от брака продукции за счет своевременного выявления отклонений обеспечивает экономический эффект, многократно превышающий затраты на измерительное оборудование, особенно в серийном производстве дорогостоящих изделий. Снижение трудозатрат на контрольные операции при использовании автоматизированных измерительных систем составляет 50-90% по сравнению с ручными методами при повышении объективности, воспроизводимости результатов. Оптимизация технологических процессов на основе данных непрерывного мониторинга параметров обеспечивает снижение расхода сырья, энергии, повышение выхода годной продукции, сокращение времени цикла производства. Срок окупаемости инвестиций в измерительное оборудование составляет 6 месяцев - 3 года в зависимости от интенсивности использования, стоимости контролируемой продукции, требований к качеству. Лизинговые программы приобретения дорогостоящих измерительных систем позволяют распределить затраты во времени, включить техническое обслуживание, обновление программного обеспечения в лизинговые платежи. Аутсорсинг измерительных услуг специализированными лабораториями может быть экономически выгодным для предприятий с небольшими объемами контроля, требующих дорогостоящего оборудования. Государственные программы поддержки технического перевооружения предоставляют субсидии, льготные кредиты для приобретения современного измерительного оборудования предприятиями приоритетных отраслей.

Цифровая трансформация и будущее измерительных технологий

Цифровая трансформация измерительных технологий характеризуется интеграцией физических датчиков с информационными системами, применением искусственного интеллекта, машинного обучения, облачных вычислений для создания интеллектуальных измерительных экосистем нового поколения. Интернет вещей обеспечивает подключение измерительных приборов к глобальным сетям для автоматического сбора, передачи, анализа данных с возможностью удаленного управления, диагностики, обновления программного обеспечения. Большие данные из измерительных систем анализируются методами машинного обучения для выявления скрытых закономерностей, прогнозирования отказов оборудования, оптимизации технологических процессов, персонализации продукции. Дополненная реальность применяется для визуализации результатов измерений, наложения виртуальной информации на реальные объекты, обучения персонала, дистанционной поддержки специалистов. Блокчейн-технологии обеспечивают защищенное хранение, передачу измерительных данных, подтверждение их достоверности, неизменности для критически важных применений, регулируемых отраслей. Квантовые датчики обеспечивают революционное повышение чувствительности, точности измерений физических величин для фундаментальных исследований, высокотехнологичных применений. Миниатюрные МЭМС-датчики интегрируются в смартфоны, носимые устройства, автомобили для создания повсеместной измерительной инфраструктуры, персонализированного мониторинга здоровья, безопасности. Искусственный интеллект автоматизирует интерпретацию измерительных данных, принятие решений о качестве продукции, необходимости технического обслуживания, корректирующих воздействиях на процессы. Цифровые двойники физических объектов интегрируют реальные измерения с математическими моделями для виртуального анализа, оптимизации, прогнозирования поведения сложных технических систем.
